概述

GGJ低壓無功功率補償裝置是一種本著安全、經濟.合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網,農網改造、工礦企業、路燈照明.住宅小區等交流50Hz.額定電壓380V的配電系統中,具有電能分配、控制、保護,無功補償.電能計量等多功能的新型戶外綜合配電箱.同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理。防護等級高.安裝調試,維護及檢修方便等優點。產品符合GB72511-1997GB/155762008并通過了3C認證是目前電網改造中理想的低壓成套裝置。

GGJ低壓無功功率補裝置適用于04kV電壓等級的電能分配、計量、保護和無功功率自動補償。

產品特點

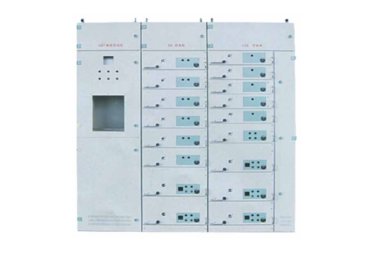

GGJ低壓無功功率補償裝置由柜體、隔離開關、熔斷器、切換電容接觸器、熱過載繼電器.電力電容器及智能無功功率補償控制器等組成柜體為封閉式結構。

主要性能

■響應及時迅速.補償效果好工作可靠也可根據用戶需求加入漏電保護器。

■保護功能:過壓、過載、欠壓,欠流、短路等功能。

■運行方式:具有自動運行與手動運行兩種工作方式。

■可提高電網功率因數達到0.95以上。

運行條件

■環境溫度:-20℃~+50℃C

■空氣相對濕度:≤90%(相對環境溫度為20c~25C

■海拔高度:不超過2500m

■環境條件適用于塞內(箱體內}安裝不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方

■安裝位置:與地面垂直的傾斜度不超過5°

技術參數

■額定頻率:50Hz

■補償方式:三相補償和單相補償相結合

■補容量:420kvar60kvar

■補償方式:循環投切.編碼投切.模糊控制自動投切

■控制物理量:無功功率或無功電流

■最快響應時間:≤20ms

安裝調試

1、安裝前檢查

檢查設備是否完好無損.隨機資料及配件是否齊全如發現問題應及時與廠家聯系。

2.通電前的檢查與實驗

產品安裝完畢后.投入運行前需進行如下項目的檢查與實驗。

■檢查柜體內是否干燥、清潔。

■電器元件的操作機構是否靈活.不應有卡澀或操作力過大現象。

■主要電器元件的通斷是否可靠、準確.輔助接點的通斷是否可靠準確。

■儀表指示與互感器的變比及極性是否正確。

■母線連接是否良好.其絕緣支撐件、安裝件及附件是否牢固可靠

■用500伏兆歐表測量絕緣電阻不得低于10兆歐瀏覽量時應斷開電子設備、電容器及消耗電流的器件如線圈

3.通電調試

無功功率自動補償控制器的調試。

控制器出廠時投入,切除門限.延時時間.過壓門限。已按有關標準整定:如需重新整定.請按照無功功率自動補償控制器的使用說明進行調整。
