概述

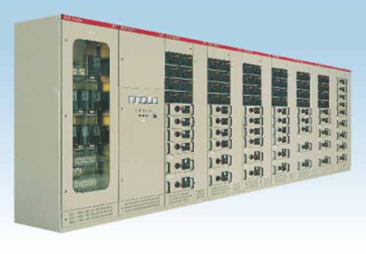

GCS低壓配電柜（以下簡稱裝置)是電力工業部、機械工業部以促進我國低壓配電行業的技術進步加速低壓配電成套開關設備的更新?lián)Q代保護和弘揚我國民族工業為宗旨、于一九九五年委托森源電氣有限公司組織兩部GCS型低壓抽出式開關柜聯合設計組(以下簡稱兩部聯設組}完成設計和研制.目前在全國范圍內已得到初步肯定和選用.為便于廣大設計,使作單位應用.特撰寫本說明書。

適用范圍

裝置適用于發電廠,變電所,石油化工部門、廠礦企業,高層建筑等低壓配電系統的動力,配電和電動機控制中心.電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

在大單機容量的發電廠,大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

裝置是根據電力部主管上級.廣大電力用戶及設計部門的要求為滿足不斷發展的電力市場對增容,計算機接口的特殊需要。

裝置是根據電力部主管上級廣大電力用戶及設計部門的要求為滿足不斷發展的電力市場對增容.計算機接口,動力集中控制,方便安裝維修.縮短事故處理時間等需要.本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜、產品具有分?jǐn)?接通能力高.動熱穩定性好,電氣方案靈活.組合方便,系列性實用性強.結構新穎、防護等級高等特點可以做為低壓抽出式開關柜的換代產品使用。

裝置符合EC439-1《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

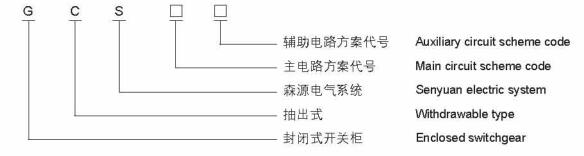

型號及含義

使用條件

1. 周圍空氣溫度不高于+40C.不低于-5℃.24小時內平均溫度不得高于35℃.超過時.需根據實際情況降容運行。

2. 戶內使用使用地點的海拔高度不得超過2000m。

3. 周圍空氣相對溫度在最高溫度為+40℃時不超過50%.在較低溫度時允許有較大的相對濕度如+20C時為90%.應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4. 裝置安裝時與垂直面的傾斜度不超過5%且整組柜列相對平整符合GBJ23282標準)。

5. 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

6. 用戶有特殊要求時,可以與制造廠協商解決。
