概述

本裝置為戶內金屬鎧裝中置式開關設備(以下筒稱開關設備).系3~12千伏.三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用。本開關柜滿足DL/T40497,Ec298GB3906等標要求具有防止帶負荷推拉斷路器手車、防止誤分合斷路器防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室,防止在帶電時誤合接地開關的聯鎖功能既可配用ABB公司的VD4真空斷路器.又可配用VS1真空斷路器。實為一種性能優越的配電裝置。

使用環境條件

1.正常環境條件

a.周困空氣溫度:上限+40C.下限-10℃

b.海拔:1000m

c.相對環境濕度:日平均相對濕度不大于95%月平均相對濕度不大于90%

d.地震烈度:不超過8度

e周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染

f.無嚴重污穢及經常性的劇烈振動嚴酷條件下嚴酷度設計滿足美要求

2.特殊工作條件

超過GB3906規定的正常的環境條件下使用時由用戶和制造廠協商。

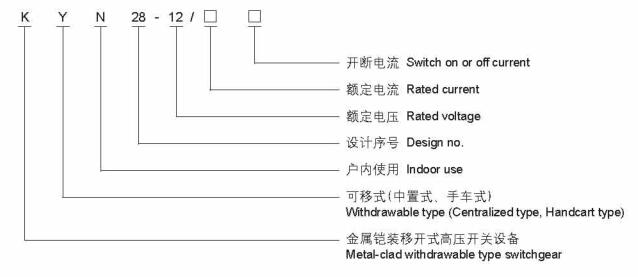

型號及含義

主要技術參數

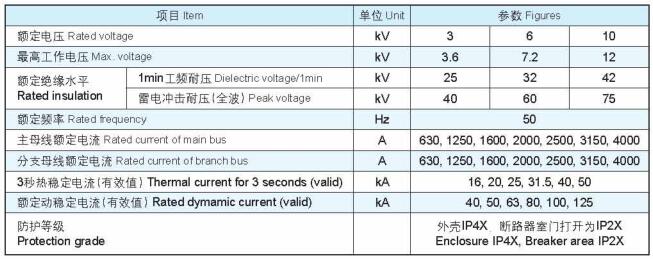

1. 開關柜技術參數表

分支母線額定電流在風冷時可達3150A

電流互感器的短器容量應單獨考慮

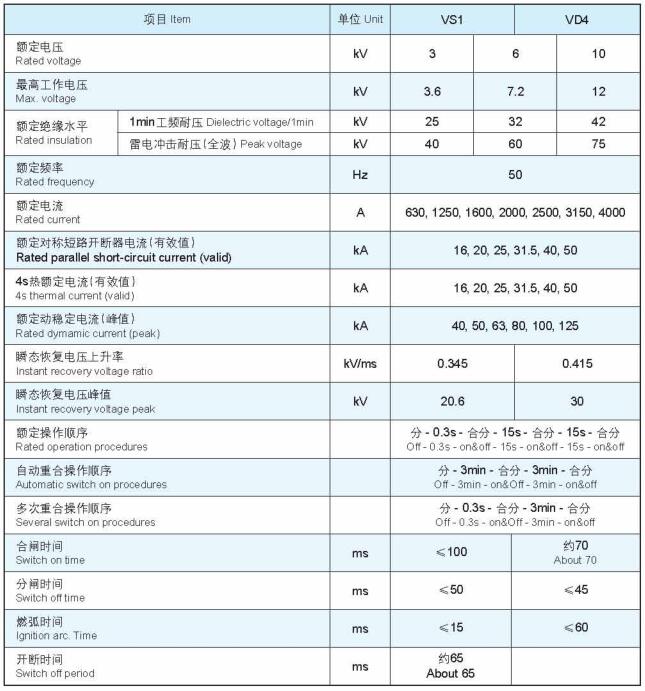

2. VS1和VD4型真空斷路器技術數據表
